Guia de Identificação de Correias em V

1. Identificação da estrutura interna da correia em V

Com base na seção transversal, as correias em V de transmissão são classificadas principalmente em correias em V enroladas e correias em V dentadas.

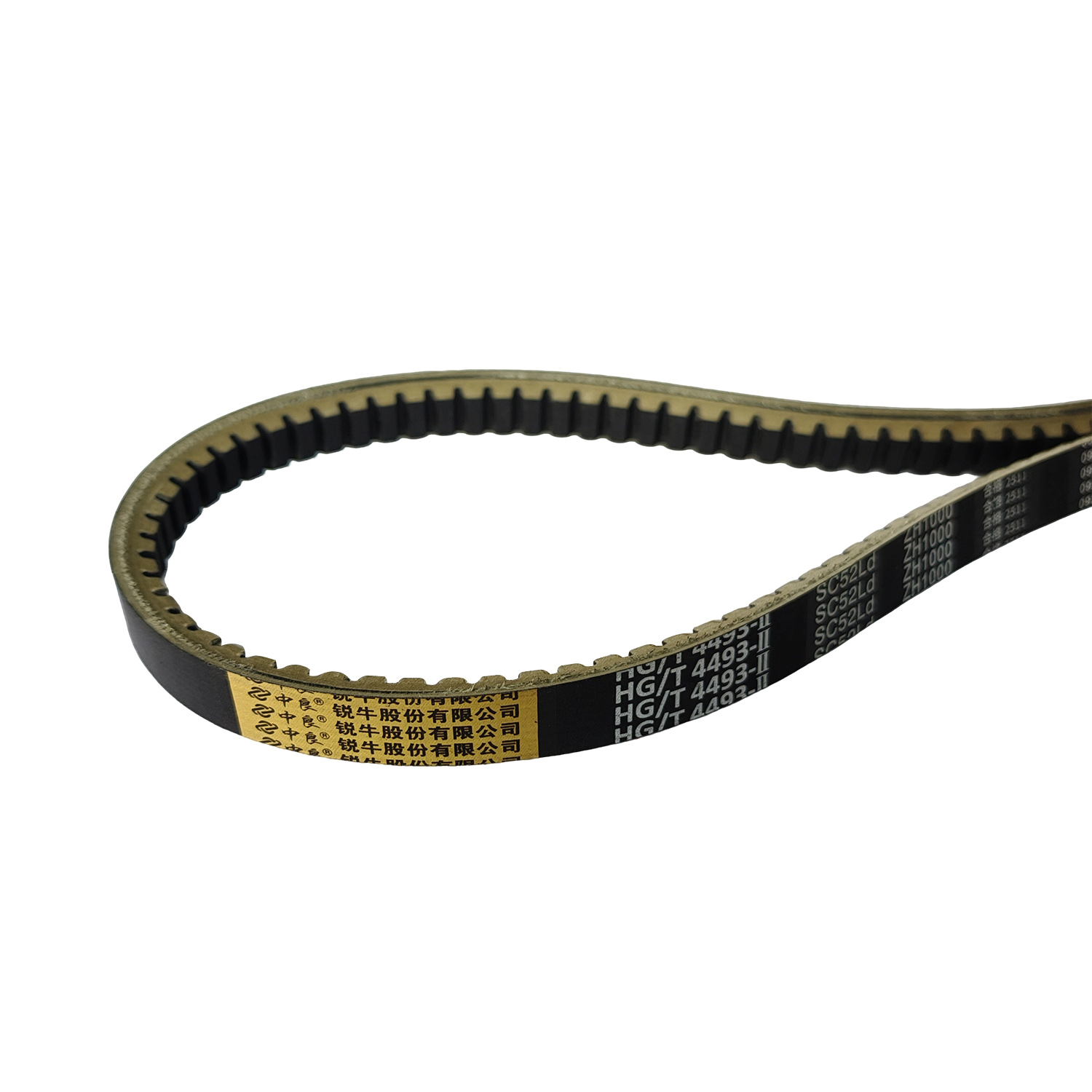

1.Correias em V revestidas são revestidas com um tecido especial, apresentando uma superfície lisa sem ranhuras.

Principais característicasBoa resistência ao desgaste, ao calor e ao impacto, baixo ruído de funcionamento, alta rigidez geral e transmissão de potência estável.

AplicativoPosições propensas a entupimentos e escorregões.

2.Correia em V dentada As correias trapezoidais (com borda cortada) estão disponíveis nos tipos com dente interno de um lado e com dente interno de dois lados.

Principais característicasExcelente resistência à flexão, boa dissipação de calor e alta capacidade de transmissão de potência.

AplicativoLocais com alta temperatura ambiente, alta potência transmitida e espaço de instalação compacto, como conjuntos de velocidade variável de máquinas agrícolas e posições de acionamento de ventiladores.

2. Identificação dos materiais das correias em V

Uma correia em V é composta por uma estrutura de cordas de tração e um composto de borracha. Nossos principais produtos utilizam dois tipos de estruturas de cordas de tração (poliéster e aramida), combinadas com borracha de neoprene, formando duas combinações de materiais principais. Esses materiais diferem bastante em resistência à temperatura, resistência ao desgaste, resistência ao envelhecimento e desempenho de tração.

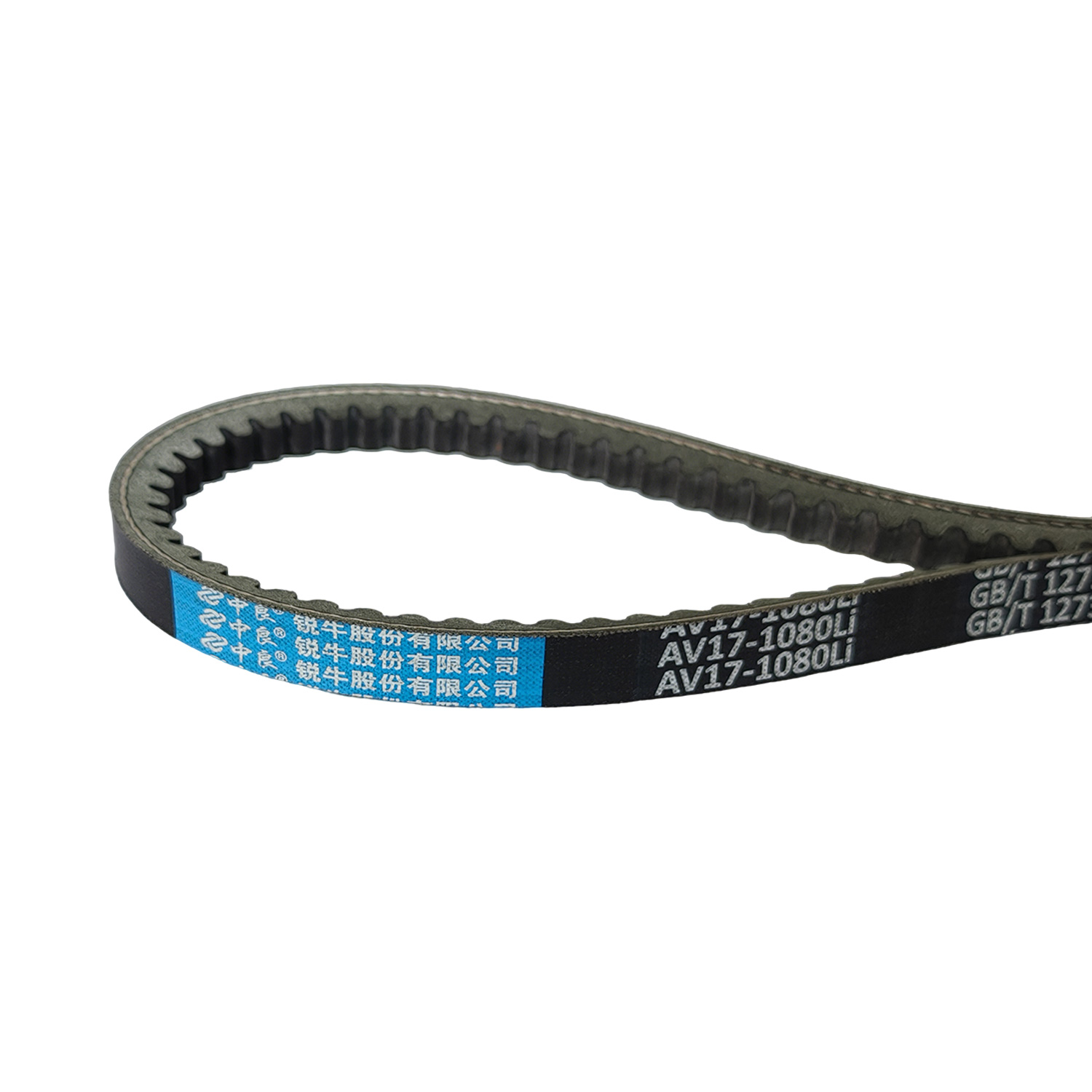

Correia em V de neoprene de poliéster 2.1

Cordas de tração: poliéster;

Borracha: neoprene.

Características: Custo-benefício com desempenho geral equilibrado, boa resistência ao desgaste, resistência à flexão e propriedade antienvelhecimento moderada. Faixa de temperatura de operação: -20℃ ~ 80℃. É o material padrão para equipamentos em geral, adequado para cenários de transmissão com temperatura normal e carga regular, sendo a correia trapezoidal básica mais comum no mercado.

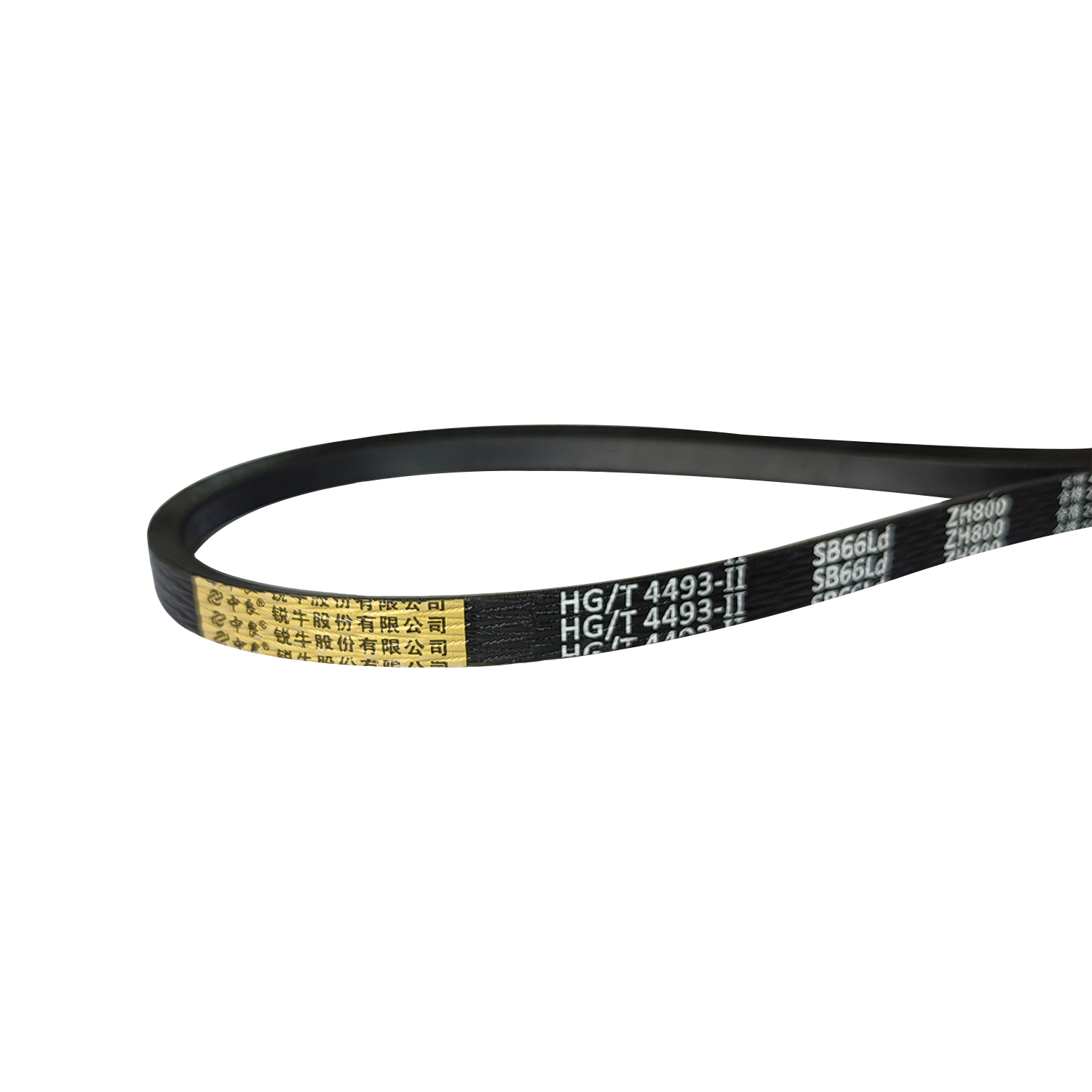

Correia trapezoidal de neoprene aramida 2.2

Cordas de tração: fibra de aramida (fibra especial de alta resistência);

Matriz de borracha: neoprene.

Características: Sua resistência à tração supera em muito a do poliéster. Apresenta alongamento mínimo, excelente resistência a impactos e ao rasgo, com maior capacidade de carga. Adequado para cargas de choque intermitentes e pesadas, equipamentos industriais de alta carga a longo prazo e colheitadeiras agrícolas em condições operacionais complexas.

3. Identificação dos perfis e especificações da seção transversal da correia em V

Os tipos de correias em V são definidos pela largura da seção transversal, altura e ângulo em V, que são indicadores essenciais para distinguir as especificações.

Na indústria de transmissão de borracha, as correias em V são divididas em cinco categorias: correias em V clássicas, correias em V estreitas, correias em V hexagonais, correias agrícolas de velocidade variável e correias em V finas para serviço leve. Cada categoria atende a normas nacionais, europeias e americanas específicas.

3.1 Correia em V clássica

Modelos: A, B, C, D, O

3.2 Correia em V estreita

Modelos: 3V, 5V, 8V, SPA, SPB, SPC, SPZ

3.3 Correia hexagonal em V (correia em V de dupla face)

3.4 Correia Agrícola de Velocidade Variável

Projetado especificamente para a transmissão de potência de máquinas agrícolas e máquinas especiais.

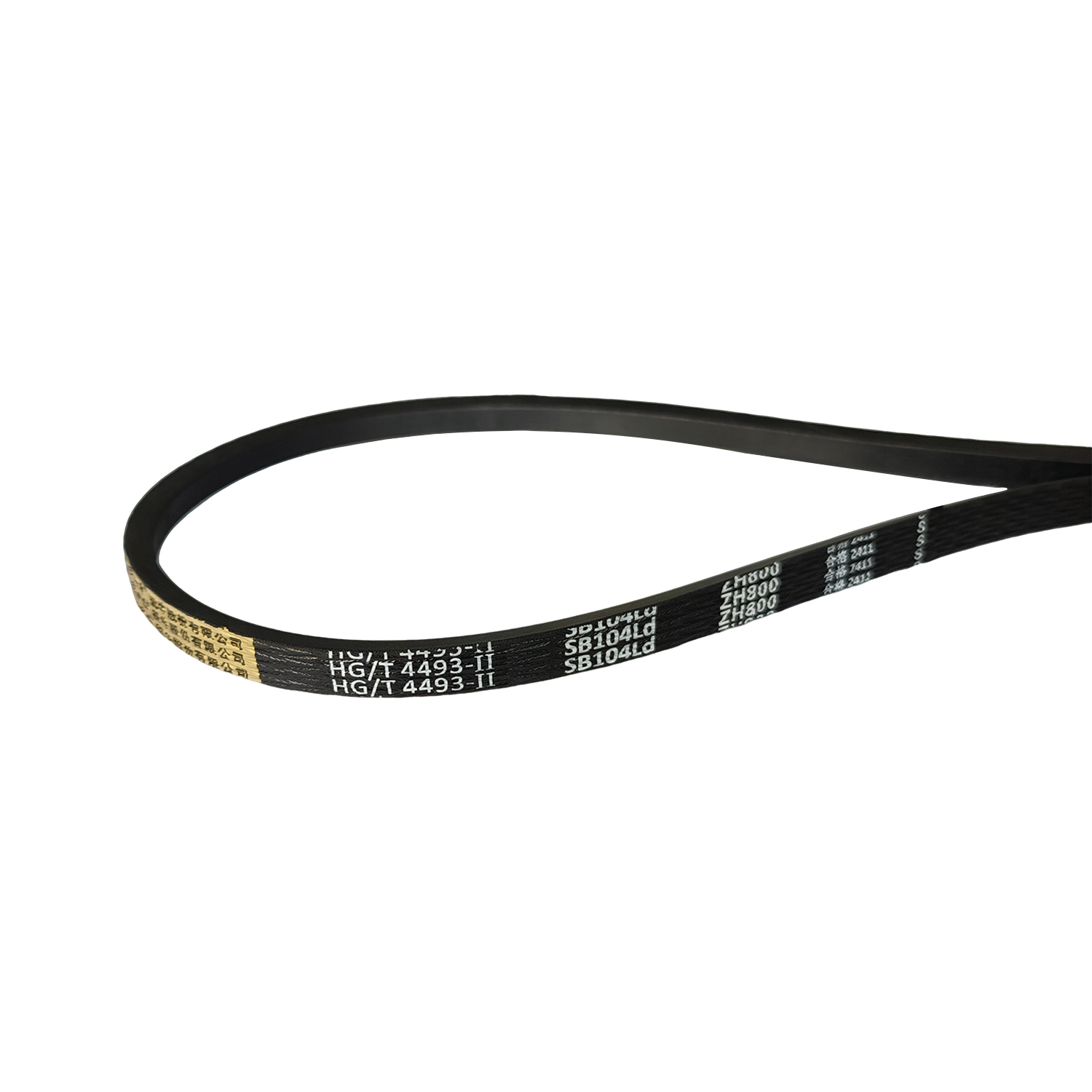

Correia em V leve de 3,5

Versão leve e mais fina derivada das correias em V clássicas. Melhor flexibilidade e menor resistência ao rolamento para cargas leves. Modelos: SB, SC

4. Identificação dos parâmetros de comprimento da correia em V

Na indústria de correias em V, são comumente utilizadas quatro definições de comprimento. Diferentes marcas e normas adotam métodos de marcação distintos, o que é a principal causa de erros de seleção. É fundamental distinguir a circunferência externa, a circunferência interna, o comprimento efetivo e o comprimento de referência para garantir a compatibilidade com os parâmetros da polia.

4.1 Comprimento interno (Li)

4,2 Comprimento externo (Cw / La)

4.3 Comprimento de referência (Ld)

4.4 Comprimento efetivo (Le)

5. Guia de referência rápida para identificação no local

1.Verificação visual.

2.Avaliação das condições de trabalho.

3.Seleção da secção transversal:

4. Verificação do comprimento.

Em caso de dúvidas ou necessidades específicas, entre em contato com nosso serviço de atendimento ao cliente.
